PON聚合拉遠產品解決方案
背景介紹
隨著“寬帶中國”和“互聯網+”等國家戰略的實施，對家庭寬帶建設提出高速，高帶寬的要求，同時要求我們實現家庭寬帶的普遍覆蓋。高帶寬意味著降低分光比，為了達到普遍覆蓋率，需要更多的管道和光纖資源。OLT集中布放更加劇出局光纜緊張、大量的出局及環上光纖占用情況。
運營商各分公司為完成OLT的全覆蓋規劃，會受到光纖資源及OLT的覆蓋范圍限制，成為大規模駐地網建設的制約因素。
● 接入主干光纜資源缺乏
● PON接入技術實際應用傳送距離受限
為解決這個問題，使用PON聚合拉遠設備解決長距共纖場景的OLT全覆蓋。尤其對于偏遠地區的家寬覆蓋及城區纖芯不足且無法新建光纜的場景。
應用場景
PON聚合拉遠設備定位于OLT和分光器之間的接入光纜層，實現OLT和分光器之間同路由的多芯光纜的聚合傳輸，同時通過中繼放大的方式，進行GPON信號的延伸，實現GPON OLT和ONU之間最大傳輸50km的覆蓋。同時可支撐48路PON口業務聚合，大量節省光纜資源。
PON聚合拉遠設備主要應用場景：
PON聚合拉遠設備主要應用于地廣人稀的偏遠山區，及城區主干光纜纖芯不足且無法建設新光纜的情況，采用PON聚合拉遠設備進行替代，將現網的1芯或者2芯資源變成多芯，同時增加OLT的覆蓋范圍，保證設備之間的信號傳輸。
PON聚合拉遠設備組網方案介紹
現網主流PON 網絡分光比約 1 : 64，在城區等用戶密集的地區，要消耗大量的主干光纖。例如 FTTH 情況下，對于 1萬用戶的區域，需要150多根主干光纖。而目前城域邊緣的主干光纖資源一般不足，最終導致難以大規模部署PON系統，而且整個線路的光功率衰耗較大，無法覆蓋到偏遠地區。

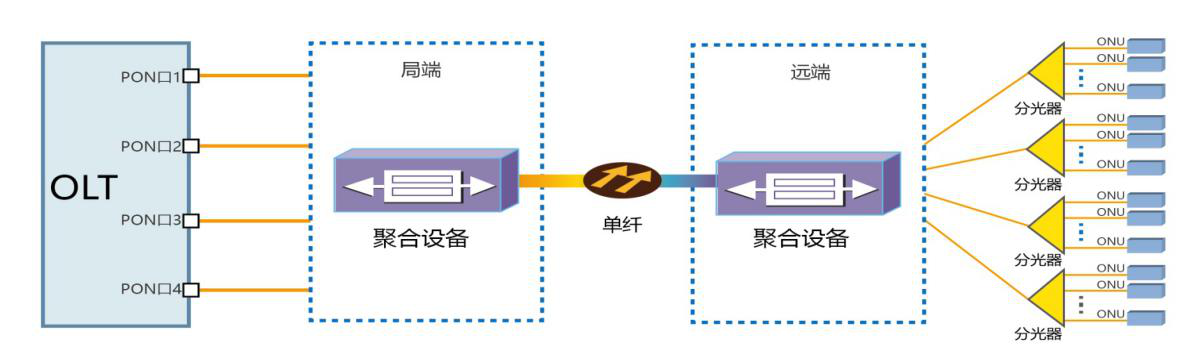

點對點典型組網圖：

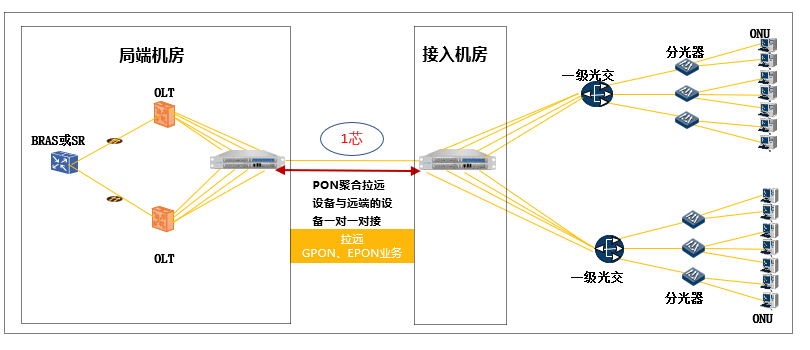

實際應用組網圖：
在用戶密集的區域，在OLT和ODN之間增加PON聚合拉遠設備，結合WDM技術實現一根/一對光纖上傳送多路PON業務，更大提升傳送效率，顯著節省光纖資源，實現PON廣泛覆蓋。
在OLT和ODN兩端分別部署PON聚合拉遠，結合WDM技術，PON聚合拉遠既實現了PON信號3R中繼拉遠，又實現了波長轉換功能，在1芯光纜基礎上即能傳送多路PON業務。
方案優勢
● 節省駐地網建設成本：采用PON聚合拉遠方案后，節省了大量的OLT設備投入，建設成本減少35%以上。
● 高度聚合：最大實現32路GPON業務的聚合，節約光纜，減少運維成本和機房成本；
● 遠距離傳送：GPON最大拉遠距離40km，實現業務廣覆蓋；
● 縮短建設工期：快速開通，無需額外的市政、物業協調
● 網絡規劃簡單：不改變?cè)械木W(wǎng)絡結構，邏輯上等同裸光纖。
● 易安裝、易維護：不需要業務配置；即插即用，即插即管
● 專業網管系統支持：對局/遠端設備實時監控，第一時間上報告警，并能與運營商綜合網管系統對接。
● 高可靠：每路物理隔離，透明傳輸，業務無損傷；雙電源熱備，和光纖線路保護功能，可靠性高；臺式設備低功耗，環境適應能力強；
