ZXWT CTN POAP匯聚系列

產品概述

ZXWT CTN 2900&3900 POAP系列產品定位于IPRAN/OTN網絡的局端匯聚，是集ODUk/PKT/VC的統一平臺，支持2M~10Gbits任意速率業務的接入，具有小身材、大能耐、低功耗、高可靠特性。對于不同需求的專線業務，采用差異化的承載方式。對于高等級、大帶寬需求的集客專線，可采用L0/L1硬管道承載，以實現物理隔離，保障業務帶寬及網絡安全性；對于分組專線，可采用L2軟管道承載，組網靈活，提高帶寬利用率；對于TDM專線，能夠提供小顆粒剛性傳輸管道。從而實現多業務的統一承載。

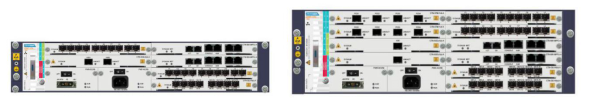

產品外觀

產品特性

豐富的多業務接入

l 可靈活接入STM-1/4/16/64，OC-3/12/48/192， FE/GE，10GE LAN，10GE WAN，FC 1G/2G/4G/8G，OTU1/OTU2/OTU2e、Any-rate-service(2Mbit/s~10Gbit/s)等多種格式的信號

l 支持EOS、ETH over OTN、EOS over OTN、SDH over OTN、MPLS-TP over OTN、MPLS-TP等多種網絡融合

靈活調度
l 可靈活地組成鏈型網、環型網等網絡拓?fù)浣Y(jié)構，適用于不同網絡布局。集成DSS（分布式電交叉）技術：支持基于ODU0/ODU1/ODU2/ODUflex顆粒的交叉調度，實現小顆粒業務的靈活調度；同時可提供分組包交換技術，也是基于電層無阻礙的集中交叉調度方式，參與處理的單元分為客戶側單板和線路側單板，實現對ODUk及二層業務的更精細化的調度處理，更大提高帶寬利用率

電信級可靠性

l 提供端到端的分組QoS管理，滿足用戶級多業務的帶寬控制，真正實現業務接入的SLA，為精細化運營提供保障

l 提供完善的保護功能：OTN的電層保護：ODUk子波長通道1+1保護、OCH 1+1保護；SDH保護：1+1 MSP保護；分組保護：PW1:1/1+1、LSP 1:1/1+1、LAG、G.8032等保護。多重可靠機制，確保網絡安全

l 提供BFD、TP-OAM功能，毫秒級的鏈路故障檢測，減少設備故障對業務的影響，提高網絡的可用性

l 提供精準的時間同步功能：支持1588v2、同步以太網

高效部署，智能運維

l 提供基于硬件的全套測量機制（RFC2544/Y.1564交付測量、Y.1731在線測量、OAM檢測、OPUk PRBS檢測等），采用專用芯片，性能強勁，實現快速故障檢測、性能監測和端到端業務管理，使網絡運維更透明，操作管理更簡便

l 支持DCN自通，即插即用，免人工現場調試，站點快速安裝，業務快速開通

l 提供標準化的網絡管理接口，支持SNMP、Netconf、DCN，方便與第三方網管平臺適配，實現高效率部署和運維

l 提供完善的監控信息傳輸功能，適應不同的組網需求

l 支持PM和TCM的DM延時實時測量

面向未來，平滑演進

l 產品基于SDN的軟件架構，面向應用，開放標準的北向接口，實現新業務的快速發放，提升網絡服務能力，滿足業務發展的長遠需求
